¿Cuáles son los softwares CAD gratis para impresión 3D?

Antes de poder imprimir una pieza en 3D, debe modelarse. Este paso de diseño es esencial y se puede llevar a cabo utilizando varias herramientas, en particular los softwares CAD (diseño asistido por computadora), que permiten diseñar cualquier forma, ya sea desde cero o partiendo de un modelo existente. La mayoría de estos software también ofrecen funcionalidades para modificar un modelo 3D, visualizarlo o incluso hacer una simulación antes de imprimir. Cada software CAD tiene sus particularidades y satisface las necesidades concretas de principiantes y expertos. Así, frente al gran abanico de herramientas disponibles en el mercado hoy en día, ¿cómo saber cuál elegir? Hoy os traemos una selección de software CAD gratis que te permitirán diseñar sin coste alguno. Sin embargo, algunas ofrecen una versión premium de pago con funciones más avanzadas. Hemos dividido nuestra selección en dos: las soluciones de softwares CAD 100% gratis y las opciones con versión premium.

Softwares CAD gratis

BlocksCAD

Unos de los softwares CAD gratis más conocidos es BlocksCAD, una versión más fácil e intuitiva que su similar OpenSCAD. El funcionamiento de la plataforma es similar al de las piezas de LEGO: tienes que añadir o quitar bloques de construcción de varias formas para obtener la pieza final. Luego queda exportar el archivo en formato STL para poder imprimirlo en 3D. Posteriormente, si quieres diseñar modelos más técnicos y complejos, tendrás que cambiar de plataforma e ir a OpenSCAD, siendo esta plataforma considerada la versión avanzada de BlocksCAD.

LeoCAD

Si eres un entusiasta de LEGO, el software LeoCAD es ideal para tí. Dirigido a principiantes y personas que buscan descubrir el modelado 3D, este software CAD permite diseñar modelos utilizando figuras similares a los ladrillos LEGO. Un estilo de diseño que hace que el programa sea más accesible para los niños y que convierte a LeoCAD en uno de los  principales softwares CAD gratis con fines educativos. Además, el programa permite la creación y modelado de figuras relativamente grandes, que requieren muchas piezas. Por último, LeoCAD es de código abierto y ofrece la posibilidad a sus usuarios de compartir sus modelos con la comunidad.

Un ejemplo de diseño de modelos en LeoCAD | Créditos: LeoCAD

3D Builder

Creado en noviembre de 2013, 3D Builder es un software de modelado 3D de Microsoft. Compatible con PC y sistemas que utilizan Microsoft (móviles Windows, Xbox One y Windows Hololense), 3D Builder es 100% gratuito. El software CAD contiene una amplia gama de modelos 3D que se pueden descargar de forma gratuita desde la interfaz. Para los más creativos, el software de Microsoft ofrece la creación de modelos 3D. Es relativamente intuitivo, basta con agregar, superponer o intersecar formas geométricas simples. Muy apreciado por los usuarios, 3D Builder también ofrece a los usuarios la posibilidad de escanear objetos que quieren imprimir en 3D con un smartphone.

TinkerCAD

Desarrollado por Autodesk, TinkerCAD es un software CAD diseñado para todos los niveles. Fácil de aprender y adoptado por profesores, principiantes y diseñadores, TinkerCAD se puede utilizar desde cualquier navegador web. Fue lanzado en 2011 y adquirido dos años después por Autodesk y se basa en la geometría constructiva de sólidos para crear modelos. Estos se pueden guardar en 3 formatos diferentes (STL, OBJ y SVG) y, por lo tanto, son compatibles con la impresión 3D. Por último, el software de Autodesk también permite la creación de circuitos eléctricos y la creación de códigos informáticos.

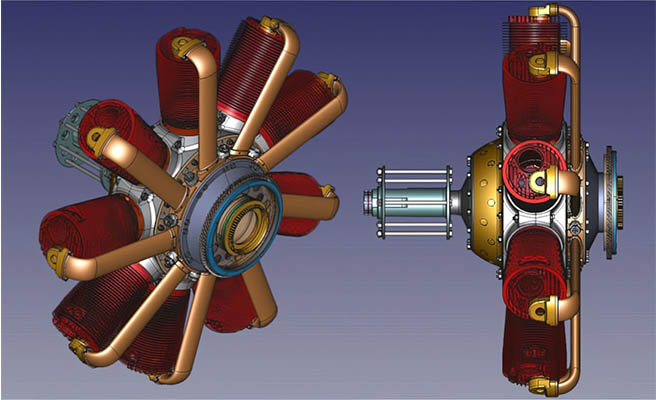

FreeCAD

Desarrollado para diseñar objetos de cualquier tamaño, FreeCAD también es un software de modelado gratuito. Adecuado para todo tipo de usuarios, desde principiantes hasta diseñadores, FreeCAD es de código abierto. Además de ser capaz de exportar archivos en muchos formatos (STEP, IGES, STL, SVG, DEX, OBJ, IFC, DAE), el software CAD gratuito es compatible con Microsoft Windows, Linux y Mac. Está destinado principalmente al diseño mecánico, aunque otros sectores como el diseño de producto y la arquitectura lo utilizan. La última versión del software CAD gratuito es 0.19.1 y se lanzó el 20 de marzo de 2021.

OpenSCAD

Al ejecutarse en Linux, Mac y Microsoft Windows, OpenSCAD es un software más técnico para usar porque se basa en sus propios scripts y, por lo tanto, en su lenguaje de descripción. Permite a los usuarios crear objetos 2D y 3D, destinados a la impresión 3D. OpenSCAD ofrece la posibilidad de exportar archivos en formatos AMF, CSG, OFF, DXF y STL. El software es reconocido por su capacidad para crear diseños para piezas de máquinas.

MeshMixer

Al igual que TinkerCAD, MeshMixer es un software CAD gratuito ofrecido por Autodesk. Disponible en Microsoft Windows y Mac, Meshmixer está diseñado para retoques y diseño de modelos 3D, por ejemplo, ofrece herramientas de edición para ahuecar modelos. La gran calidad de este software radica en su accesibilidad. No es necesario ser un profesional para poder utilizar MeshMixer y obtener modelos con detalles precisos. Sobre todo porque en los archivos de software hay muchos modelos disponibles.

Varias funciones están disponibles en MeshMixer.

Softwares CAD gratis con versiones de pago

Sketchup

Inicialmente dedicado a los arquitectos, SketchUp es uno de los softwares CAD gratis con una versión premium de pago. Anteriormente llamado SketchUp Make, la versión gratuita ahora se llama SketchUp Free y está disponible desde cualquier navegador web. Además, cuenta con una biblioteca de modelos y un espacio de almacenamiento de 10 GB. En cuanto a las especificidades de la versión de pago, encontramos funcionalidades de modelado y renderizado del terreno. Por ejemplo, SketchUp Pro te permite crear animaciones inmersivas y tiene herramientas específicas para el modelado del terreno. Se comercializa a un coste de 250€ al año. Además, existe una última versión de SketchUp destinada a creadores y diseñadores. Como en la versión pro, tiene un alojamiento en la nube ilimitado. Todas estas versiones tienen la capacidad de exportar archivos en formato STL y, por lo tanto, son compatibles con la impresión 3D. Llamada SketchUp Shop, esta versión está disponible por un precio de 100€ al año.

Leopoly 3D

Desarrollado para impresión 3D, realidad virtual y realidad aumentada, Leopoly ofrece una versión gratuita así como una versión de pago. Muchos consideran que la plataforma Makers Leopoly, disponible en los navegadores de Internet, es una buena forma de aprender sobre el modelado 3D. Los usuarios pueden comenzar desde una base de arcilla para modelar o usar modelos existentes. También, es posible exportar archivos en formatos STL y OBJ, para poder imprimirlos en 3D. Pero si quieres ir más allá, Leopoly ofrece a los usuarios concertar una cita con un experto, para que pueda determinar sus necesidades exactas y las funcionalidades requeridas. Esto resultará en un precio a medida.

NanoCAD

NanoCAD es un software CAD gratuito que ofrece varias herramientas de diseño a sus usuarios. En virtud de sus funcionalidades, permite diseñar modelos simples y complejos, destinados a modelado o construcción. Por ejemplo, gracias al principio de modelado paramétrico, NanoCAD permite modificar diseños antiguos y modelarlos según las necesidades del usuario. Sin embargo, para aquellos que quieran ir más allá y beneficiarse de más funciones, la versión Plus de NanoCAD está disponible desde 150€.

OnShape

Creado en 2012 por dos ex directores ejecutivos de SolidWorks, OnShape es uno de los softwares CAD más conocidos. El punto fuerte de OnShape radica en su capacidad para hacer que los usuarios colaboren en un mismo modelo gracias a los servidores web. La plataforma ofrece diversas funcionalidades como nomenclatura, configuración, gestión de datos y, por supuesto, colaboración. Gracias a su sistema basado en la nube, los usuarios pueden usarlo en múltiples dispositivos (ordenadores, tablets, teléfonos). Disponible en para Mac, Linux y Chromebook, actualmenteexisten diferentes versiones de OnShape. La versión Standard, vendida a un precio de 1.260 € al año, está destinada a personas que necesitan software CAD para colaborar y gestionar datos. Y para quienes deseen adquirir la versión profesional del software, está disponible por la suma de 1766 € anuales.

¿Qué piensas de las soluciones de softwares CAD gratis? Deja tus comentarios en nuestras redes sociales: Facebook, Twitter, Youtube y RSS. Sigue toda la información sobre impresión 3D en nuestra Newsletter semanal.
